Acil Durum Krokisi Nasıl Hazırlanır, Neleri İçermeli ve Nasıl Güncellenir

Acil bir durumda insanlar uzun talimatları okumaz. En kısa yolu, en yakın çıkışı, güvenli toplanma alanını ve yardım ekipmanının yerini hızlıca görmek ister. Bu yüzden iyi hazırlanmış bir kroki, duvarda asılı bir çizimden çok daha fazlasıdır. Panik anında ortak bir yön duygusu oluşturur.

İşletmeler için acil durum krokisi; yangın, deprem, patlama, gaz kaçağı, kimyasal sızıntı, tahliye veya ilk yardım gerektiren olaylarda çalışanların ne yapacağını sade biçimde gösterir. Kroki ne kadar anlaşılırsa, acil durum anındaki kararlar da o kadar hızlı ve doğru olur.

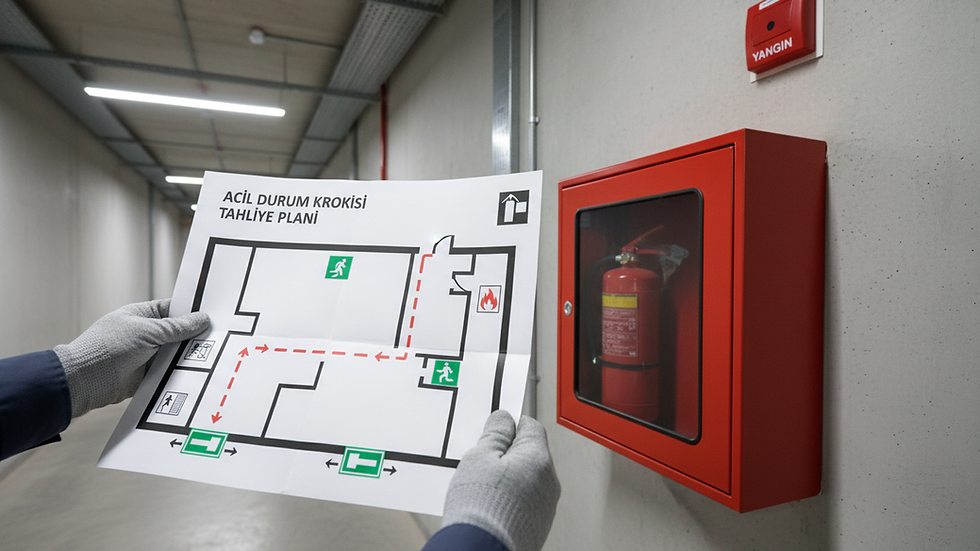

Kroki, acil durumda herkesin aynı bilgiye hızlıca ulaşmasını sağlar.

Acil Durum Krokisi Neden Önemlidir?

Acil durum krokisi, işletmelerde hayati bir öneme sahiptir. Yangın, deprem veya diğer acil durumlarda çalışanların hızlı ve güvenli bir şekilde tahliye edilmesi gerekir. Bu nedenle, krokiler net ve anlaşılır olmalıdır.

Bir acil durumda en büyük risklerden biri, herkesin farklı yöne hareket etmesidir. Bir kişi ana çıkışa yönelirken diğeri depo kapısından çıkmaya çalışabilir. Bazı çalışanlar yangın söndürücülerin yerini bilmez. Ziyaretçiler ise binayı hiç tanımadığı için tamamen yönlendirmeye ihtiyaç duyar.

Acil Durum Krokisi, bu belirsizliği azaltır. İnsanlara şunları tek bakışta gösterir:

• Nerede olduklarını

• En yakın güvenli çıkışın neresi olduğunu

• Alternatif kaçış yollarını

• Toplanma alanını

• Yangın söndürme ve ilk yardım ekipmanlarını

• Acil durum ekiplerinin görev noktalarını




Kroki, Acil Durum Planı içinde yer alan bilgilerin sahada görülebilir hâle gelmesini sağlar. Plan metni prosedürü anlatır, kroki ise yönü gösterir. Bu ikisi birlikte çalıştığında tahliye daha düzenli ilerler.

İyi hazırlanmış bir kroki, sadece büyük tesisler için gerekli değildir. Küçük bir atölye, mağaza, klinik, depo, restoran, okul, üretim alanı veya şantiye de aynı ihtiyaca sahiptir. Alan küçük olsa bile panik anında kapı, merdiven, yangın dolabı veya acil çıkış kolayca gözden kaçabilir.

Krokiyi Hazırlamadan Önce Saha Bilgilerini Netleştirin

Kroki çizimine başlamadan önce sahayı doğru okumak gerekir. Eski bir mimari plan üzerinden çizim yapmak yeterli olmayabilir. Çünkü sahadaki raflar, makineler, kilitli kapılar, sonradan eklenen bölmeler veya değişen kullanım alanları krokide hata yaratabilir.

Hazırlık aşamasında şu bilgiler toplanmalıdır:

• Güncel kat planları

• Giriş ve çıkış kapıları

• Acil çıkış kapıları

• Merdivenler, rampalar ve geçiş koridorları

• Yangın dolapları, yangın söndürücüler ve alarm butonları

• Elektrik panoları, gaz kesme vanaları ve ana su kesme noktaları

• İlk yardım dolapları ve sedye gibi ekipmanlar

• Toplanma alanları

• Engelsiz tahliye için kullanılabilecek güzergâhlar

• Tehlikeli bölümler, kimyasal depolar veya yüksek riskli makineler




Bu bilgiler masa başında değil, sahada kontrol edilmelidir. Bir kapı planda çıkış gibi görünebilir, fakat sahada kilitli, önü kapalı veya sadece yetkili personelin kullanabildiği bir kapı olabilir. Krokide yalnızca gerçekten kullanılabilir güzergâhlar gösterilmelidir.

Saha kontrolü, krokideki bilgilerin gerçeğe uygun olmasını sağlar.

Acil Durumlarda Yol Gösterecek Krokiyi Adım Adım Hazırlayın

Acil durum krokisi hazırlarken amaç güzel bir çizim yapmak değil, doğru bilgiyi hızlı aktarmaktır. Bu nedenle sade, ölçeği anlaşılır ve yönlendirmesi net bir çalışma gerekir.

1. Güncel Yerleşim Planını Temel Alın

Çalışmaya en güncel kat planıyla başlayın. Eğer plan yoksa alanın basit bir yerleşim çizimi çıkarılmalıdır. Duvarlar, kapılar, merdivenler, ana geçişler ve bölüm adları net şekilde işaretlenmelidir.

Kroki fazla ayrıntıya boğulmamalıdır. Mobilya, küçük ekipman veya gereksiz mimari detaylar acil durumda dikkat dağıtır. Çalışanın ihtiyacı olan bilgi, bulunduğu noktadan nereye gideceğidir.

2. “Buradasınız” Noktasını Yerleştirin

Her kroki, asıldığı konuma göre hazırlanmalıdır. Koridorun bir ucuna asılan kroki ile üretim alanının girişine asılan kroki aynı görseli kullanmamalıdır, çünkü “buradasınız” noktası değişir.

Bu işaret belirgin olmalıdır. Genellikle kırmızı veya dikkat çeken bir sembol kullanılır. Kişi krokiye baktığında önce kendi konumunu görmeli, sonra en yakın çıkışa yönelmelidir.

3. Ana ve Alternatif Kaçış Yollarını Belirleyin

Kaçış yolları okunaklı oklarla gösterilmelidir. Ana tahliye güzergâhı tek başına yeterli değildir. Yangın, duman, devrilme veya kapı önü yığılması gibi durumlarda alternatif çıkışlar da gerekir.

Oklar şu ilkelere göre yerleştirilmelidir:

• En kısa güvenli güzergâhı göstermelidir.

• Merdiven, rampa ve kapı yönleriyle uyumlu olmalıdır.

• Çıkmaz koridorlara yönlendirmemelidir.

• Riskli alanlardan geçmemelidir.

• Acil çıkış levhalarıyla çelişmemelidir.




4. Toplanma Alanlarını Açıkça Gösterin

Tahliye, binadan çıkınca bitmez. Çalışanların güvenli bir noktada toplanması gerekir. Bu alan, bina cephesinden, araç trafiğinden, yangın riski taşıyan bölgelerden ve düşebilecek malzemelerden uzak olmalıdır.

Krokide toplanma alanı açık bir sembolle belirtilmelidir. Mümkünse alan adı da yazılmalıdır. Örneğin `Toplanma Alanı 1` veya `Kuzey Bahçe Toplanma Alanı` gibi anlaşılır etiketler kullanılabilir.

5. Acil Durum Ekipmanlarını İşaretleyin

Kroki üzerinde yangın söndürücüler, yangın dolapları, alarm butonları, ilk yardım dolapları, sedyeler ve acil duşlar gibi ekipmanlar gösterilmelidir. Kullanılan semboller tutarlı olmalıdır.

Ekipman sembolleri çok küçük olmamalıdır. Kroki duvardan okunacağı için yazı ve simgeler yeterli büyüklükte seçilmelidir.

6. Ekip Görev Noktalarını Ekleyin

İşletmelerde arama kurtarma, yangınla mücadele, ilk yardım ve tahliye gibi görevler için belirlenmiş ekipler bulunabilir. Bu ekiplerin toplanacağı ya da müdahale edeceği noktalar krokide gösterilmelidir.

Bu bilgi, özellikle büyük alanlarda koordinasyonu kolaylaştırır. Acil durumda kimin nereye gideceği daha net olur.

7. Krokileri Doğru Yerlere Asın

Hazırlanan kroki herkesin görebileceği, ışık alan, engellenmeyen ve kolay ulaşılabilir noktalara yerleştirilmelidir. Uygun noktalar şunlardır:

• Ana girişler

• Kat holleri

• Koridor kesişimleri

• Üretim alanı girişleri

• Yemekhane ve dinlenme alanı çıkışları

• Depo girişleri

• Ziyaretçi geçiş noktaları




Kroki cam arkasında veya dayanıklı bir yüzeyde korunmalıdır. Nem, kir, darbe ve solma zamanla okunabilirliği azaltır.

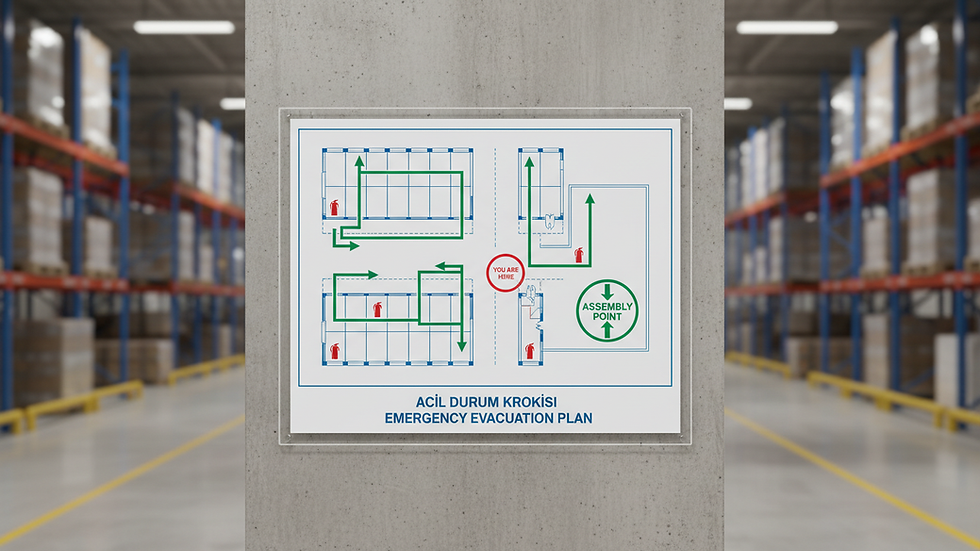

Oklar, çıkışlar ve semboller herkesin anlayacağı şekilde sade olmalıdır.

Krokide Bulunması Gereken Temel Unsurlar

Bir krokinin etkili olması için bazı bilgiler mutlaka yer almalıdır. Bu bilgiler eksikse çalışanlar acil durumda yanlış yöne gidebilir veya gerekli ekipmana geç ulaşabilir.

Bulunduğunuz Yer

Krokide, çalışanların nerede olduğunu gösteren bir işaret olmalıdır. Bu, acil durumda yön bulmalarını kolaylaştırır.

Ana Çıkış Yolları

Ana çıkış yolları, yeşil yön oklarıyla belirtilmelidir. Bu, en kısa güvenli tahliye yönünü göstermek için gereklidir.

Alternatif Çıkışlar

Ana güzergâh kapalıysa seçenek oluşturmak için alternatif çıkışlar da belirtilmelidir. Bu, acil durumda yönlendirme açısından kritik öneme sahiptir.

Acil Çıkış Kapıları

Acil çıkış kapıları, net kapı sembolüyle gösterilmelidir. Tahliye kapılarının karıştırılmaması için bu semboller önemlidir.

Merdiven ve Rampalar

Merdiven ve rampalar, kat geçiş sembolleriyle gösterilmelidir. Özellikle çok katlı alanlarda yön bulmak için bu semboller gereklidir.

Toplanma Alanları

Toplanma alanları, toplanma sembolü ve alan adıyla açıkça gösterilmelidir. Tahliye sonrası sayım ve kontrol için bu alanların belirlenmesi kritik bir noktadır.

Yangın Ekipmanları

Yangın ekipmanları, standart yangın sembolleriyle gösterilmelidir. İlk müdahale ekipmanına hızlı ulaşmak için bu semboller önemlidir.

İlk Yardım Noktaları

İlk yardım noktaları, ilk yardım sembolüyle belirtilmelidir. Yaralanmalarda doğru noktaya yönelmek için bu semboller gereklidir.

Elektrik, Gaz ve Su Kesme Noktaları

Elektrik, gaz ve su kesme noktaları, teknik ekip işaretleriyle gösterilmelidir. Müdahale ekiplerinin riski kesmesi için bu noktaların belirlenmesi önemlidir.

Acil Durum Ekip Yerleri

Acil durum ekip yerleri, görev noktası etiketiyle gösterilmelidir. Ekiplerin aynı yerde buluşması için bu noktaların belirlenmesi gereklidir.

Krokide kullanılan renkler de anlamlı olmalıdır. Yeşil genellikle kaçış ve güvenli alanı, kırmızı yangın ekipmanlarını, mavi bilgilendirme noktalarını ifade eder. İşletme kendi renk düzenini seçebilir, ama tüm krokilerde aynı sistemi kullanmalıdır.

Simgeler sade olmalı, yazılar kısa tutulmalıdır. Uzun açıklamalar yerine açık etiketler tercih edilmelidir. Örneğin `Acil Çıkış`, `Yangın Dolabı`, `İlk Yardım`, `Toplanma Alanı` gibi ifadeler yeterlidir.

Krokiler Güncel, Görünür ve Herkesin Anlayacağı Dilde Olmalı

Kroki bir kez hazırlanıp unutulacak bir doküman değildir. İşletmenin yapısı değiştikçe kroki de değişmelidir. Yeni bir makine yerleşimi, kapatılan bir geçiş, değişen raf düzeni, eklenen oda veya taşınan yangın dolabı krokide güncelleme gerektirir.

Güncelleme ihtiyacı doğuran yaygın durumlar şunlardır:

• Bölüm yerleşiminin değişmesi

• Yeni üretim hattı kurulması

• Depo raflarının yeniden düzenlenmesi

• Kapı, merdiven veya koridor kullanımının değişmesi

• Yangın ekipmanlarının yer değiştirmesi

• Toplanma alanının değişmesi

• Yeni bina, kat veya eklenti yapılması

• Acil durum tatbikatında eksik veya yanlış yönlendirme fark edilmesi




Düzenli kontrol için işletme içinde sorumluluk atanmalıdır. Bu sorumluluk iş güvenliği profesyonelleri, teknik ekip, idari işler veya tesis yönetimiyle birlikte yürütülebilir. Önemli olan güncellemenin kişilere bağlı kalmaması, takip edilen bir süreç hâline gelmesidir.

Krokilerin güncel tarihi üzerinde yer almalıdır. Böylece sahadaki belgenin eski mi yeni mi olduğu kolayca anlaşılır. Revizyon numarası eklemek de değişiklik takibini kolaylaştırır.

Çalışanlarla Paylaşım Sadece Asmakla Sınırlı Kalmamalı

Krokinin duvara asılması gereklidir, fakat tek başına yeterli değildir. Çalışanlar krokiyi nasıl okuyacağını bilmiyorsa görsel orada dursa da davranışa dönüşmez.

Paylaşım için şu yöntemler kullanılabilir:

• İşe giriş eğitimlerinde krokinin anlatılması

• Bölüm bazlı kısa güvenlik bilgilendirmeleri yapılması

• Tatbikatlarda kroki üzerindeki güzergâhların uygulanması

• Ziyaretçilere girişte çıkış yönlerinin gösterilmesi

• Taşeron ekiplerle çalışma öncesi acil çıkışların paylaşılması

• Güncelleme yapıldığında bölüm sorumlularına bilgi verilmesi




Tatbikatlar, krokilerin sahada gerçekten işe yarayıp yaramadığını gösterir. Bir güzergâhta yığılma oluyorsa, yönlendirme karışıyorsa veya insanlar toplanma alanını bulamıyorsa kroki yeniden değerlendirilmelidir.

Daha anlaşılır ve kullanıma hazır örnekleri görmek için acil durum krokisi örneklerini ve hizmet detaylarını inceleyebilirsiniz.

Sık Sorulan Sorular

Acil Durum Krokisi Her İşletme İçin Gerekli Mi?

Evet, acil durumlarda yönlendirme ihtiyacı olan her işletme için gereklidir. Alanın küçük olması riski ortadan kaldırmaz. Küçük işletmelerde de çıkış yolları, yangın ekipmanları ve toplanma alanı açıkça gösterilmelidir.

Krokiyi Kim Hazırlamalı?

Kroki, saha bilgisine hâkim kişilerle iş sağlığı ve güvenliği uzmanlarının birlikte çalışmasıyla hazırlanmalıdır. Teknik çizim desteği alınabilir, fakat sahadaki gerçek kullanım mutlaka kontrol edilmelidir.

Krokiler Ne Sıklıkla Güncellenmeli?

Sabit bir zamandan çok değişiklik esas alınmalıdır. Yerleşim, çıkış yolu, ekipman veya toplanma alanı değiştiğinde kroki hemen güncellenmelidir. Bunun yanında düzenli saha kontrolleriyle belgelerin güncelliği gözden geçirilmelidir.

Kroki Üzerinde Çok Fazla Bilgi Olması İyi Mi?

Hayır. Fazla bilgi acil durumda okumayı zorlaştırır. Kroki sade olmalı, tahliye ve müdahale için gerekli temel bilgileri göstermelidir. Ayrıntılı prosedürler ayrı dokümanlarda tutulabilir.

Toplanma Alanı Krokide Mutlaka Gösterilmeli Mi?

Evet. Toplanma alanı, tahliye sonrası çalışanların sayımı ve güvenliğinin kontrolü için kritik bir noktadır. Krokide açık sembol ve kısa etiketle gösterilmelidir.

Güncel kroki, tahliye sonrası toplanma düzenini de destekler.

Güvenli Tahliye Kağıt Üzerindeki Çizimle Başlamaz

İyi bir kroki doğru çizimle başlar, ama etkisini sahada gösterir. Çıkış yolları açık tutulmalı, ekipmanlar yerinde olmalı, çalışanlar krokileri tanımalı ve tatbikatlar gerçekçi yapılmalıdır.

Bir işletme için en iyi kroki; güncel, sade, görünür ve herkesin aynı şekilde anlayacağı krokidir. Acil durumda zaman kaybetmemek için krokileri düzenli kontrol edin, değişiklikleri geciktirmeden işleyin ve her çalışanla paylaşın. Güvenli tahliye, acil an gelmeden önce yapılan bu hazırlıklarla mümkün olur.
