Acil Durum Planı Krokisi Nasıl Hazırlanır Güvenli ve Etkili Tasarım Rehberi
Güncelleme tarihi: 5 gün önce
Acil bir durumda insanlar uzun talimatları okumaz. En yakın çıkışı, toplanma alanını, yangın söndürücüyü ve güvenli yolu birkaç saniye içinde görmek ister. İyi hazırlanmış bir acil durum planı krokisi tam olarak bunun için vardır: paniği azaltır, yön bulmayı kolaylaştırır ve müdahaleyi hızlandırır.
İşletmeler için bu kroki yalnızca duvara asılan teknik bir çizim değildir. Çalışanların, ziyaretçilerin, taşeron ekiplerin ve acil müdahale görevlilerinin aynı bilgiyi aynı anda okuyabildiği ortak bir güvenlik dilidir. Yangın, deprem, gaz kaçağı, kimyasal sızıntı, elektrik arızası veya tahliye gerektiren başka bir olayda net bir kroki hayat kurtarabilir.
Bu rehberde acil durum planı krokisi nasıl oluşturulur, hangi unsurları içermelidir, tasarımda nelere dikkat edilmelidir ve görsel olarak nasıl daha anlaşılır hâle getirilir, adım adım ele alacağız.
Acil durum planı krokisi neden kritik bir güvenlik aracıdır?
Bir acil durum anında en büyük risklerden biri kararsızlıktır. İnsanlar hangi kapının kullanılacağını, merdivenin nerede olduğunu veya toplanma alanına nasıl gidileceğini bilmiyorsa tahliye süresi uzar. Kalabalık yanlış yöne hareket edebilir. Yangın ekipmanlarına ulaşmak zorlaşabilir.
İyi tasarlanmış bir kroki bu belirsizliği azaltır.
Net bir acil durum planı krokisi şunları sağlar:
Tahliye yolları hızlı anlaşılır.
Acil çıkış kapıları kolay bulunur.
Yangın söndürücü, yangın dolabı ve ilk yardım dolabı gibi ekipmanlar görünür olur.
Toplanma alanları karışıklık yaratmadan tarif edilir.
Yeni başlayan çalışanlar ve ziyaretçiler mekânı daha güvenli kullanır.
Tatbikatlar daha verimli yapılır.
Risk değerlendirmesi ve acil durum hazırlıkları daha somut hâle gelir.
Krokinin amacı sadece bilgi vermek değildir. Asıl amaç, baskı altında doğru davranışı kolaylaştırmaktır. Bu yüzden tasarım dili sade, yönler anlaşılır, semboller tanıdık ve yazılar okunabilir olmalıdır.
Arama motorlarında bazen Acil Durum Planı Kroksi şeklinde hatalı yazımla aransa da işletmelerin ihtiyaç duyduğu şey aynıdır: doğru ölçülendirilmiş, güncel, uygulanabilir ve kolay okunan bir güvenlik krokisi.
Acil durum planı krokisi nasıl oluşturulur?
Kroki hazırlamak, binanın kaba planını çizip birkaç ok eklemekten ibaret değildir. Sağlıklı bir sonuç için sahayı görmek, riskleri değerlendirmek, güvenli kaçış yollarını belirlemek ve tasarımı herkesin anlayacağı şekilde sadeleştirmek gerekir.
1. Binanın güncel planını ve saha bilgisini toplayın
İlk adım, kullanılacak alanın gerçek durumunu doğru anlamaktır. Mimari proje varsa iyi bir başlangıç sağlar, fakat tek başına yeterli olmayabilir. Çünkü işletmelerde zamanla üretim hattı, raf yerleşimi, bölme duvarlar, kapılar veya makine konumları değişebilir.
Sahada şu bilgileri kontrol edin:
Kat planları ve mevcut bölümler
Giriş ve çıkış kapıları
Merdivenler, rampalar ve geçiş alanları
Koridor genişlikleri
Yangın kapıları
Elektrik panoları
Tehlikeli madde depolama alanları
Engelli erişimine uygun güzergâhlar
Acil müdahale ekipmanları
Plan ne kadar güncel olursa kroki o kadar güvenilir olur. Eski bir kroki, acil durumda yanlış yönlendirme yapabilir. Bu da hiç kroki olmamasından daha tehlikeli olabilir.
2. Riskleri ve acil durum senaryolarını belirleyin
Her işletmenin riski aynı değildir. Bir restoranın mutfak yangını riski öne çıkabilir. Bir üretim tesisinde kimyasal depolama, pres makineleri veya forklift trafiği daha önemli olabilir. Bir okul, otel, depo ya da sağlık kuruluşu farklı tahliye ihtiyaçlarına sahiptir.
Krokiyi hazırlarken şu senaryolar düşünülmelidir:
Yangın
Deprem
Patlama riski
Gaz kaçağı
Kimyasal sızıntı
Elektrik kaynaklı tehlikeler
Yoğun duman oluşumu
Kalabalık tahliyesi
Gece vardiyası veya düşük personel sayısı
Bu senaryolar, hangi çıkışların kullanılacağını ve hangi alanlardan uzak durulacağını belirlemenize yardımcı olur. Örneğin kimyasal depo yakınındaki bir çıkış her durumda güvenli olmayabilir. Bu nedenle tahliye yolları yalnızca en kısa yol mantığıyla değil, en güvenli yol mantığıyla çizilmelidir.
3. Ana tahliye yollarını çizin
Tahliye rotaları krokinin en dikkat çekici bölümü olmalıdır. Bu yollar genellikle yeşil oklarla gösterilir. Oklar çıkış yönünü net biçimde belirtmeli, kesintiye uğramamalı ve kullanıcıyı en yakın güvenli çıkışa götürmelidir.
İyi bir rota çizimi için şu kurallara dikkat edin:
Her bölümden en az bir güvenli çıkış yönü gösterin.
Mümkünse alternatif tahliye yolunu da belirtin.
Okları çok sık kullanarak görüntüyü kalabalıklaştırmayın.
Çıkış kapısına kadar yönlendirme yapın.
Merdiven ve kat geçişlerinde yön değişimini açık gösterin.
Duman veya yangın riski yüksek alanlardan geçen rotaları yeniden değerlendirin.
Bir Tahliye Planı Krokisi, sadece yeşil oklardan oluşmamalıdır. Rota, kişinin bulunduğu yerden başlayıp güvenli toplanma alanına kadar mantıklı bir akış sunmalıdır.
4. “Buradasınız” noktasını doğru yerleştirin
Krokiyi okuyan kişi önce kendi konumunu bulmak ister. Bu yüzden `Buradasınız` işareti çok önemlidir. Bu işaret, krokinin asıldığı gerçek fiziksel noktayı göstermelidir.
Yanlış yerleştirilen bir `Buradasınız` işareti kişinin ters yöne gitmesine yol açabilir. Özellikle çok katlı binalarda, benzer koridorlara sahip tesislerde veya büyük depolarda bu hata ciddi karışıklık yaratır.
Her kroki, asılacağı yere göre ayrı düzenlenmelidir. Aynı kat planını her duvara kopyalamak pratik görünse de doğru değildir. Kullanıcının baktığı noktadan mekânı anlaması gerekir.
5. Yangın ve acil müdahale ekipmanlarını işaretleyin
Krokide sadece kaçış yönleri değil, müdahale ekipmanları da bulunmalıdır. Çünkü her acil durumda ilk hareket tahliye olmayabilir. Küçük ve kontrol edilebilir bir başlangıç yangınında eğitimli kişiler yangın söndürücüye hızlı ulaşmak zorunda kalabilir. Yaralanma durumunda ilk yardım dolabının yeri bilinmelidir.
Krokide gösterilmesi gereken ekipmanlar genellikle şunlardır:
Yangın söndürücüler
Yangın dolapları
Yangın alarm butonları
Acil çıkış kapıları
İlk yardım dolapları
Göz duşu veya acil duş noktaları
Elektrik ana panosu
Gaz kesme vanası
Acil aydınlatma noktaları
Toplanma alanı
Semboller mümkün olduğunca standart ve anlaşılır olmalıdır. Karmaşık ikonlar yerine herkesin tanıyabileceği basit işaretler kullanın.
Krokide bulunması gereken temel unsurlar nelerdir?
Bir acil durum planı krokisi, yeterli bilgiyi içermeli ama göz yormamalıdır. En iyi kroki, gereksiz ayrıntıları ayıklayan krokidir. Kapı, koridor, merdiven, çıkış, ekipman ve toplanma alanı gibi kritik bilgiler görünür olmalıdır. Mobilya, dekor, küçük raf detayları veya operasyonla ilgisiz alanlar krokiyi kalabalıklaştırabilir.
Aşağıdaki tablo, temel unsurları pratik biçimde özetler.
Unsur | Neden gereklidir? | Tasarım ipucu |
Kat planı | Mekânın genel yapısını gösterir | Sade çizgi kalınlığı kullanın |
Tahliye yönleri | Güvenli çıkışa yönlendirir | Yeşil oklarla gösterin |
Acil çıkışlar | Tahliye noktalarını belirtir | Kapı sembolünü belirgin yapın |
Buradasınız işareti | Kişinin konumunu bulmasını sağlar | Kontrast rengi tercih edin |
Yangın ekipmanları | İlk müdahale için yol gösterir | Kırmızı ikonlar kullanın |
İlk yardım noktası | Yaralanmalarda zaman kazandırır | Kolay tanınan sembol seçin |
Toplanma alanı | Tahliye sonrası kontrol sağlar | Bina dışı alanda net gösterin |
Lejant | Sembolleri açıklar | Kısa ve okunaklı tutun |
Kroki bilgileri | Güncellik ve sorumluluk takibi sağlar | Tarih, kat adı ve revizyon ekleyin |
Krokinin alt kısmında veya uygun bir köşesinde şu bilgiler de yer alabilir:
İşletme veya bölüm adı
Kat bilgisi
Hazırlanma veya revizyon tarihi
Kroki numarası
Acil durum telefonları
Kısa davranış talimatları
Bu bilgiler gereklidir, ancak ana planın önüne geçmemelidir. Görsel öncelik her zaman tahliye güzergâhında olmalıdır.
Etkili tasarım için görsel ipuçları
Kroki tasarımında amaç güzel görünmekten önce hızlı anlaşılmaktır. Yine de iyi tasarım, güvenliği doğrudan destekler. Renk, ölçek, yazı boyutu ve simge seçimi doğru yapılırsa insanlar planı daha kısa sürede yorumlar.
Renkleri tutarlı kullanın
Renklerin anlamı karışmamalıdır. Aynı renk birden fazla kritik anlam taşıyorsa kullanıcı zorlanır.
Genel ve anlaşılır bir yaklaşım şöyle olabilir:
Yeşil, tahliye yönleri ve güvenli çıkışlar için
Kırmızı, yangın ekipmanları ve alarm noktaları için
Mavi, ilk yardım ve destek ekipmanları için
Sarı veya turuncu, riskli alanlar için
Siyah veya gri, duvarlar ve sabit yapı çizgileri için
Çok fazla renk kullanmak planı karmaşıklaştırır. En iyi sonuç için renk sayısını sınırlı tutun ve lejantta açıkça açıklayın.
Yazıları uzaktan okunabilir yapın
Kroki genellikle duvara asılır ve insanlar ona ayakta bakar. Bu nedenle çok küçük yazılar işe yaramaz. Kat adı, çıkış, toplanma alanı ve `Buradasınız` gibi kritik ifadeler rahat okunmalıdır.
Yazı tipi sade olmalıdır. Süslü fontlardan kaçının. Büyük harfleri tüm metinde kullanmak yerine yalnızca kısa etiketlerde tercih edin. Uzun açıklamaları küçük alana sıkıştırmak yerine, kısa ve net ifadeler kullanın.
Ölçeği sadeleştirin ama gerçeği bozmayın
Acil durum krokisi mimari proje kadar ayrıntılı olmak zorunda değildir. Hatta fazla ayrıntı çoğu zaman zararlıdır. Yine de kapıların, merdivenlerin ve duvarların konumu gerçeğe uygun olmalıdır.
İyi bir sadeleştirme şudur: Kullanıcının kaçış kararını etkilemeyen ayrıntıları kaldırın, kararını etkileyen her şeyi görünür bırakın.
Her asım noktası için ayrı yönlendirme düşünün
Aynı kat içinde farklı noktalara asılan krokilerin yön algısı farklı olabilir. Koridorun başındaki kişi ile üretim alanının içindeki kişi aynı plana farklı açıdan bakar. Bu nedenle krokileri “asılacağı noktaya göre” hazırlamak daha doğrudur.
Bazı işletmelerde planın döndürülmüş versiyonları gerekir. Böylece kroki, kişinin baktığı yönle daha uyumlu görünür. Bu küçük tasarım kararı, acil durumda yön bulmayı ciddi biçimde kolaylaştırır.
Sık yapılan hatalar ve daha iyi çözümler
Acil durum krokilerinde en sık görülen sorun, planın fazla teknik veya fazla kalabalık olmasıdır. Krokiyi hazırlayan kişi planı iyi anlayabilir, fakat duvardan ilk kez bakan biri aynı hızda okuyamayabilir.
Aşağıdaki hatalar sık görülür:
Güncel olmayan plan kullanmak
Yerleşim değiştiği hâlde kroki yenilenmezse tahliye yolu kapanmış olabilir. Raf, makine veya bölme duvar gibi değişiklikler plana işlenmelidir.
Çok küçük yazı ve sembol kullanmak
Kroki yakından okunabiliyor ama duvardan seçilemiyorsa işlevi zayıflar. Kritik semboller belirgin olmalıdır.
Alternatif çıkış göstermemek
Bir çıkış duman, yangın veya hasar nedeniyle kullanılamayabilir. Uygun alanlarda ikinci güvenli rota gösterilmelidir.

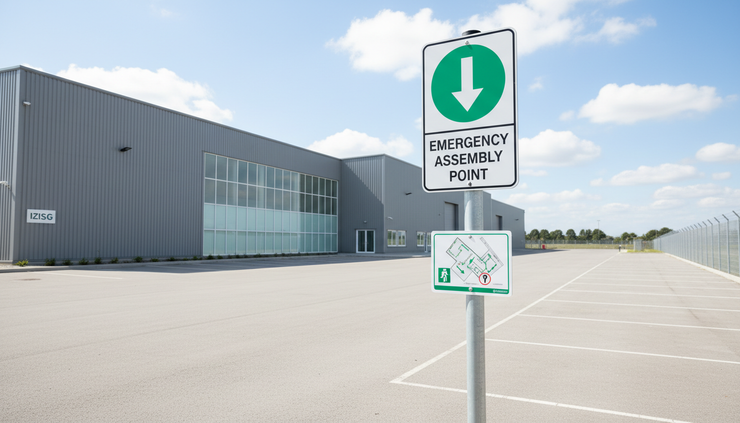

Toplanma alanını belirsiz bırakmak
“Dış alan” gibi genel ifadeler yeterli değildir. Toplanma noktası net bir yer olmalıdır. Örneğin bahçe içindeki tabela noktası, otoparkın belirli bir köşesi veya bina girişinden güvenli uzaklıktaki açık alan gösterilebilir.
Lejant eklememek
Semboller tanıdık görünse bile herkes aynı şekilde yorumlamayabilir. Kısa bir lejant karışıklığı azaltır.
Krokiyi yanlış yere asmak
Plan, kapı arkası, karanlık köşe veya yoğun ekipman arkasında kalıyorsa kimse ihtiyaç anında göremez. Girişler, koridor kesişimleri, merdiven yakınları, yemekhane ve üretim alanı geçişleri daha uygun noktalardır.
Kontrol ve güncelleme süreci nasıl yürütülür?
Kroki hazırlandıktan sonra iş bitmez. Acil durum planı yaşayan bir dokümandır. İşletme değiştikçe plan da değişmelidir.
Düzenli kontrol için basit bir yöntem kullanılabilir:
Sahada krokiyle birlikte yürüyün.
Gösterilen her çıkışı fiziksel olarak kontrol edin.
Yangın ekipmanlarının yerinde olup olmadığını doğrulayın.
Okların gerçekten güvenli yöne götürdüğünü test edin.
Toplanma alanının görünür ve ulaşılabilir olduğundan emin olun.
Tatbikat sonrası gelen geri bildirimleri not alın.
Değişiklikleri revizyon tarihiyle birlikte plana işleyin.
Tatbikatlar bu konuda çok değerlidir. İnsanlar krokiyi gerçek hareketle test ettiğinde eksikler daha hızlı ortaya çıkar. Belirsiz bir ok, yanlış yerdeki bir sembol veya görünmeyen bir çıkış tabelası tatbikat sırasında fark edilebilir.
Profesyonel bir kroki hazırlığı için örneklere ve uygulama detaylarına göz atmak isterseniz acil durum krokisi hizmet ve örneklerini buradan inceleyebilirsiniz.
Sık sorulan sorular
Acil durum planı krokisi kimler için hazırlanmalıdır?
Çalışanlar, ziyaretçiler, taşeronlar ve acil müdahale ekipleri için hazırlanmalıdır. Kroki, mekânı bilen ve bilmeyen herkesin güvenli çıkışları hızlıca anlamasını sağlamalıdır.
Kroki her kata ayrı ayrı mı hazırlanır?
Evet. Her katın yerleşimi, çıkışları, merdivenleri ve ekipman noktaları farklı olabilir. Bu nedenle her kat için ayrı plan hazırlanması daha doğru ve güvenlidir.
Acil durum krokisi ne sıklıkla güncellenmelidir?
Yerleşim değişikliği, yeni ekipman eklenmesi, kapı veya bölme değişimi, üretim hattı düzenlemesi ya da tatbikat sonrası tespit edilen eksikler olduğunda güncellenmelidir. Düzenli aralıklarla saha kontrolü yapmak da iyi bir uygulamadır.
Krokide çok fazla bilgi olması iyi midir?
Hayır. Fazla bilgi planı zor okunur hâle getirebilir. Krokide tahliye, acil çıkış, yangın ekipmanı, ilk yardım, toplanma alanı ve temel yönlendirme bilgileri net biçimde yer almalıdır.
Toplanma alanı krokide mutlaka gösterilmeli mi?
Evet. Tahliye sadece binadan çıkmakla tamamlanmaz. Kişi sayımı ve güvenli bekleme için toplanma alanının açık şekilde gösterilmesi gerekir.
Güvenli bir kroki, sakin karar vermeyi kolaylaştırır
Acil durum planı krokisi, işletmenin güvenlik hazırlığının görünür yüzüdür. Doğru hazırlandığında çalışanlara ve ziyaretçilere şu mesajı verir: Bu alanda riskler düşünülmüş, çıkış yolları planlanmış ve acil durumda ne yapılacağı netleştirilmiştir.
Başarılı bir kroki için karmaşık çizimlere değil, doğru bilgiye ve sade tasarıma ihtiyaç vardır. Güncel kat planı alın, riskleri belirleyin, tahliye yollarını net çizin, ekipmanları doğru işaretleyin, `Buradasınız` noktasını kontrol edin ve planı düzenli olarak güncelleyin.
Acil durumda saniyeler önemlidir. İyi hazırlanmış bir kroki, o saniyelerin daha güvenli kullanılmasını sağlar.
